汽車裝飾件的高質量、低成本解決方案——向后處理說再見

——內容刊載于Kunststoffe Magazin 2018年11-12雙月刊。Kunststoffe Magazin 是世界著名的塑料行業媒體品牌,德國排名前二的塑料行業雜志,在德語國家發行量位居第一(IVW認證)。

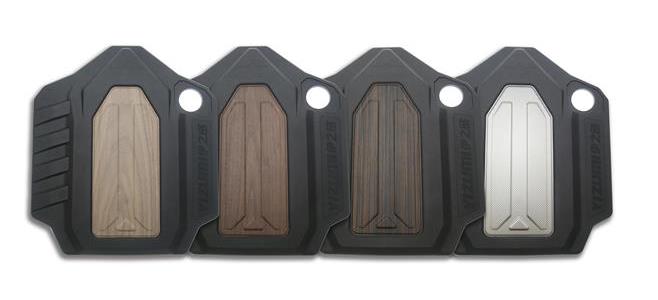

圖1 汽車發動機蓋FoamPro+DecoPro(微發泡+模內裝飾)解決方案

(可任意更換裝飾層種類,如木皮、鋁箔、PU,本文主要以鋁箔裝飾進行介紹)


如今,模內裝飾在產品設計、生產和質量等多方面更具靈活性,正逐步取代噴涂工藝。其中,汽車零部件的模內裝飾發展尤為迅速。為緊隨最新技術趨勢,伊之密與合作伙伴聯合開發FoamPro+DecoPro方案,在2018ChinaPlas上成功展示,獲得客戶高度認可。

此方案融入多項先進技術:

(1)裝飾箔背注射工藝—裝飾箔沖切和注塑一步成型;

(2)模內刻紋—賦予裝飾件優質外觀;

(3)微發泡成型工藝—實現產品重量減少、成型周期縮短和鎖模力降低。不論從產品本身,還是加工成型,這都是一個卓越的產品方案。

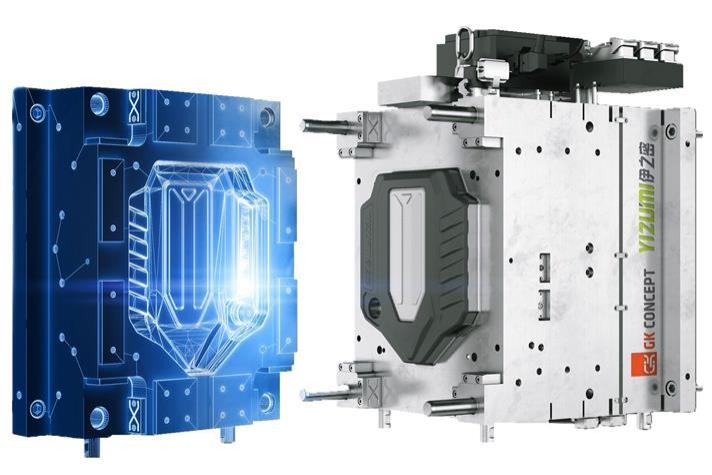

FoamPro+DecoPro模具圖




高精度成型設備

作為中國裝備技術領域的標桿企業,伊之密現已成立注塑機、壓鑄機、橡膠注射成型機、高速包裝系統、機器人自動化集成系統等多個事業部,在裝備制造領域實現多元化發展。

  2018年上海ChinaPlas上,伊之密DP系列兩板式注塑機搭載FoamPro+DecoPro隆重推向市場。該方案所用注塑機為UN1000DP-IU9000,如圖2所示。該設備應用奧地利KEBA公司的操作系統。

  鎖模單元使用高響應伺服控制技術,開合模重復精度達±0.1mm。射膠單元,雙比例閉環控制技術保證產品重量重復精度≤3‰。料管加熱采用陶瓷發熱圈,使用PID控溫技術,控溫精度±0.5℃。

伊之密“智能鎖?!奔夹g(shù),實現模板平行度自動修正控制,實現注射壓縮和二次開模等精密成型技術。本案例采用二次開模技術,行程1.00mm。

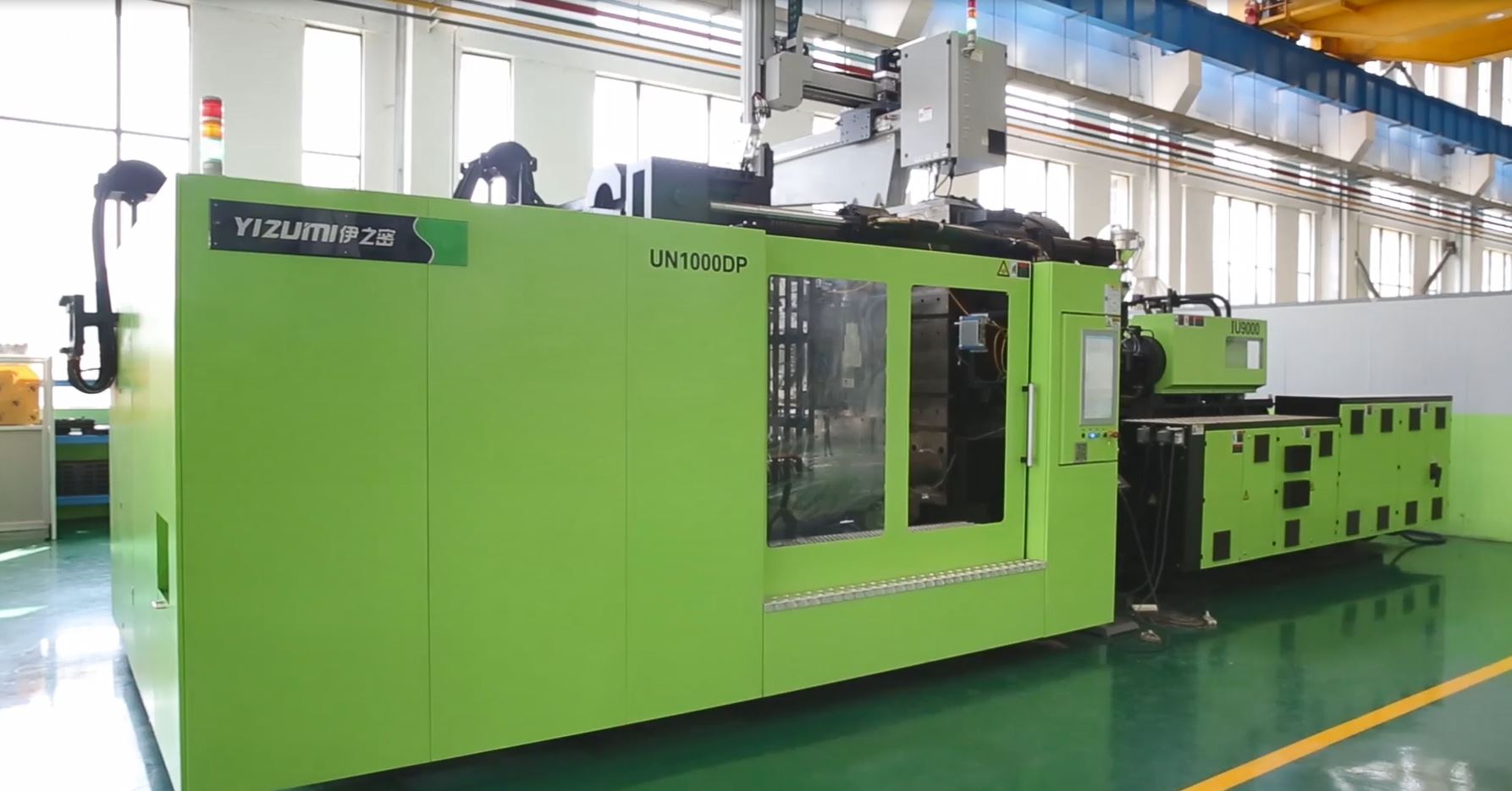

圖2   伊之密UN1000DP-IU9000車間實拍




裝飾鋁箔(Decorative Foil)


本案例所用裝飾鋁箔由德國Lyondellbasell公司提供。如圖3所示,裝飾鋁箔由柔性表層、鋁質中間層和PIT(塑料界面技術)層組成。PIT層是裝飾箔和塑料基體之間必需的粘結層,而柔性表層使模內刻紋成為可能。鋁箔裝飾層不僅賦予發動機蓋良好的金屬光澤,還提高制品耐久度,一定程度阻隔發動機噪音。

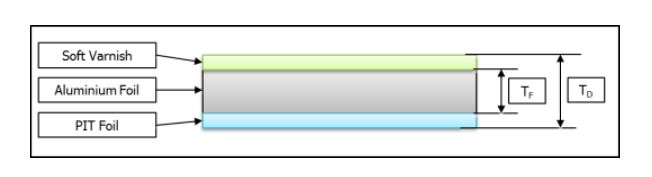

圖3  裝飾鋁箔的組成

裝飾鋁箔總厚度是0.3mm,鋁層厚度是0.2mm。裝飾件能夠在短時間內根據客戶需求轉換成木皮、TPO或紡織材料。裝飾件厚度沒有嚴格限制,保證模內刻紋清晰即可。





沖切模(Preform Tool)

沖切模同時具備沖切和沖壓功能,結構如圖4所示。整卷連續的裝飾箔固定在沖切模之上,每次合模之前裝飾箔被拉緊在沖切模和動定模之間,合模沖切成預設形狀并沖壓出一定表面形狀。開模之前,定模側壓縮空氣和動模側真空泵啟動,模具打開時鋁箔固定在動模一側。

  在沖切模的底部,有一個驅動輥筒,它能在開模同時將鋁箔收卷預定長度,保證下一周期的鋁箔供應。如圖5所示,在驅動器的作用下,有一個切斷裝置及時將用過的鋁箔切斷。鋁箔沖切方案由德國GK Concept公司與伊之密合作開發。

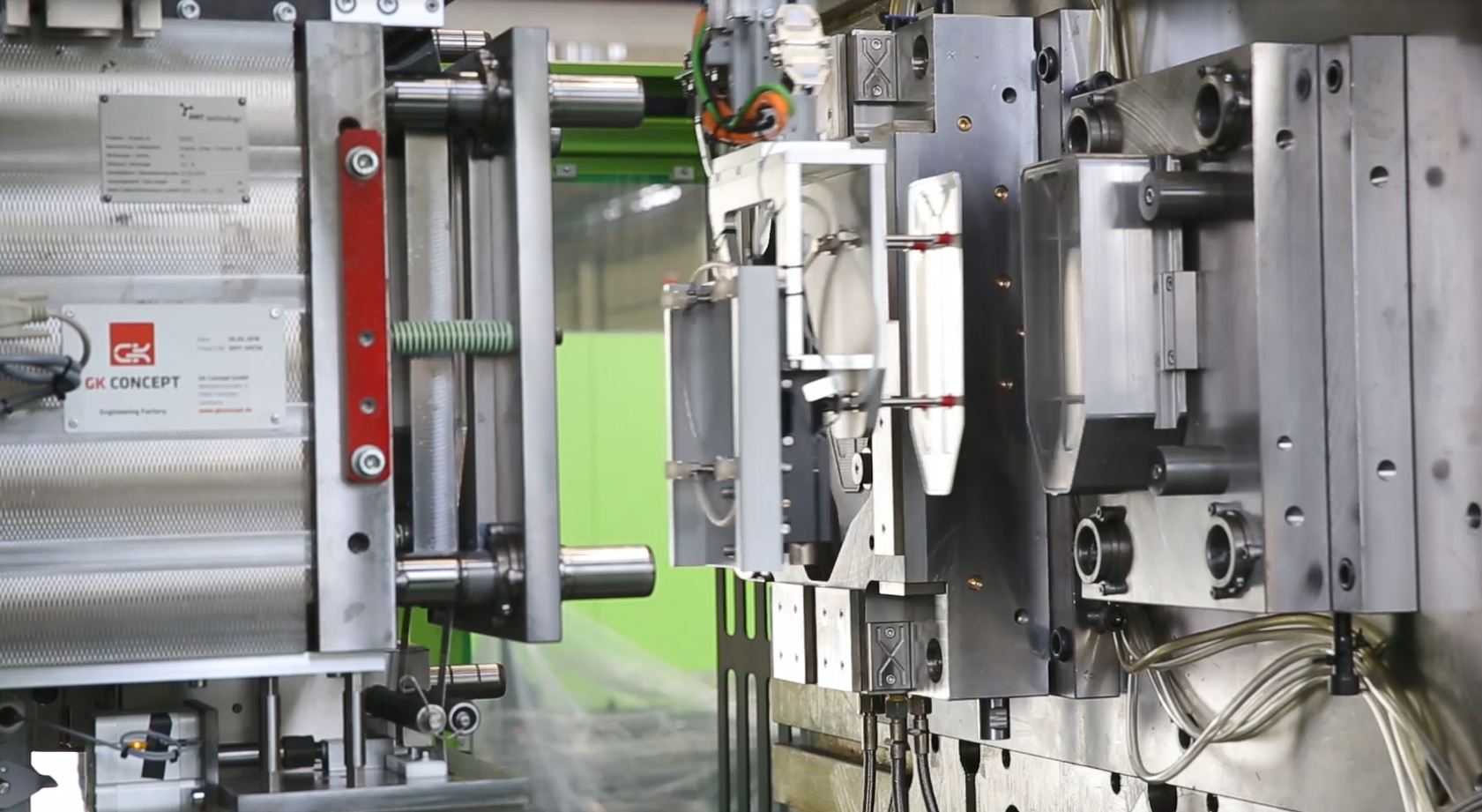

圖4  機械手轉移沖切完成的鋁箔



圖5  定模側一覽




模內刻紋(In-mold graining)

發動機蓋方案關鍵技術之一是模內刻紋,該技術在汽車內外飾件領域受到廣泛專注。模腔表面紋理如圖6所示,當熔融材料采用背注射技術注入模腔,裝飾箔(鋁或木材)形成相應表面紋理。模內刻紋關鍵點是根據注塑壓力選擇厚度、機械性能適中裝飾箔。成品裝飾箔表面紋理深淺由其硬度和注射壓力等因素決定。同時,塑料基材和裝飾層之間粘結是另外一個關鍵點。

  模內刻紋技術極大地提高了制品表面質量,特別是微發泡制品。

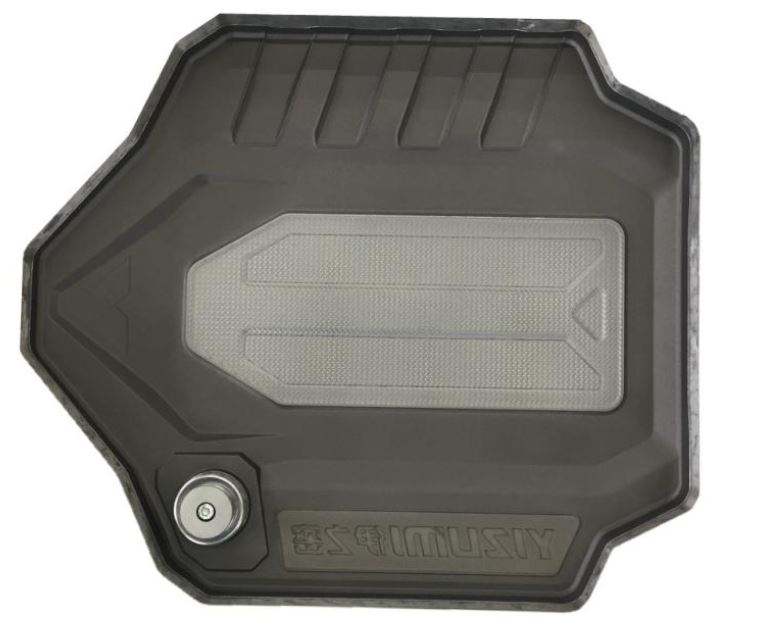

圖6  型腔表面的紋理





工藝過程(Process )

  如圖7所示,沖切模和注塑模并排安裝在兩塊模具夾板之間,然后整體固定在伊之密DP1000-IU9000注塑機上。機械手將沖切完成的鋁箔轉移到注塑模內,通過抽真空將鋁箔固定在注塑模腔。


之后,聚合物熔體經背注射進入模腔,熔體充滿模腔同時,注射壓力使得裝飾箔壓出與模腔表面一致的顆粒紋。方案中原料是PA66+30%GF,這是一種廣泛應用于微發泡領域的材料。該材料是由AKRO-PLASTIC公司提供。


本發動機蓋方案還用到MuCell?微發泡注塑技術。塑化過程中,超臨界流體(SCF)通過打氣頭被定量注入料筒內,并在螺桿作用下與塑料熔體混合擴散形成均相體系。常用超臨界流體有氮氣和二氧化碳。之后,此均相體系注入模腔內。均相體系進入模腔時壓力下降,使其內溶解的氣體析出,氣泡核形成與長大。該過程與熔體沖模同步進行,最終結果是在產品內部形成均勻封閉泡孔結構。


此外,為了進一步發揮微發泡注塑工藝的潛能,本方案還配合二次開模技術。即熔體注射完成后,以較快速度移動模板使模具打開一定間隙。關鍵點是開模與產品發泡同步進行。如圖7所示,隨著模具內部氣泡不斷長大,塑料件厚度增加。

二次開模配合微發泡注塑工藝所得制品比同厚度實體制品減重可達30%。同時,極大地消除了產品翹曲變形,鎖模力下降50%,大幅度縮短成型周期。

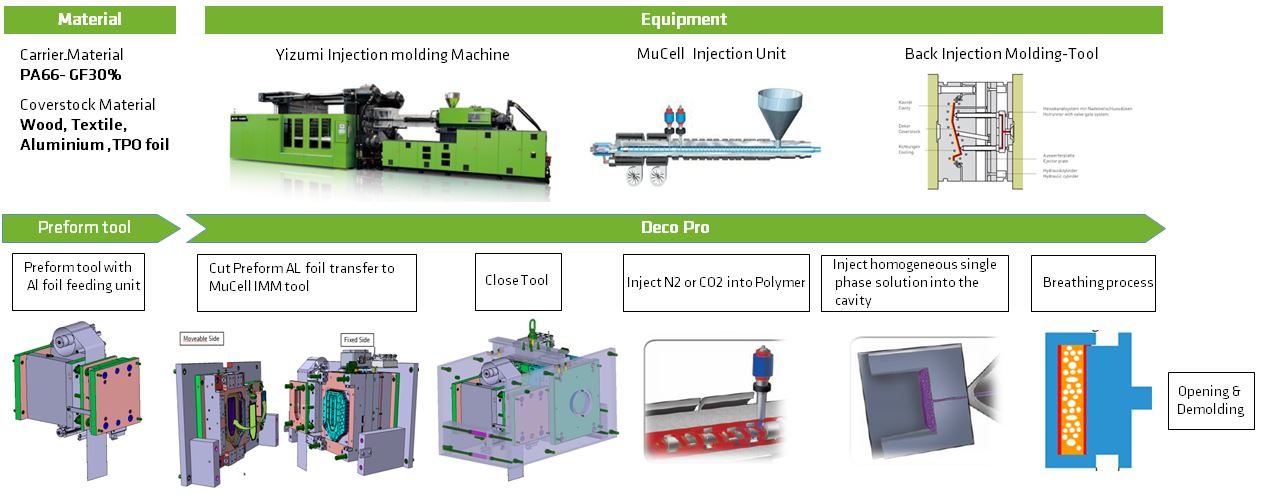

圖7  生產流程全覽與原理示意

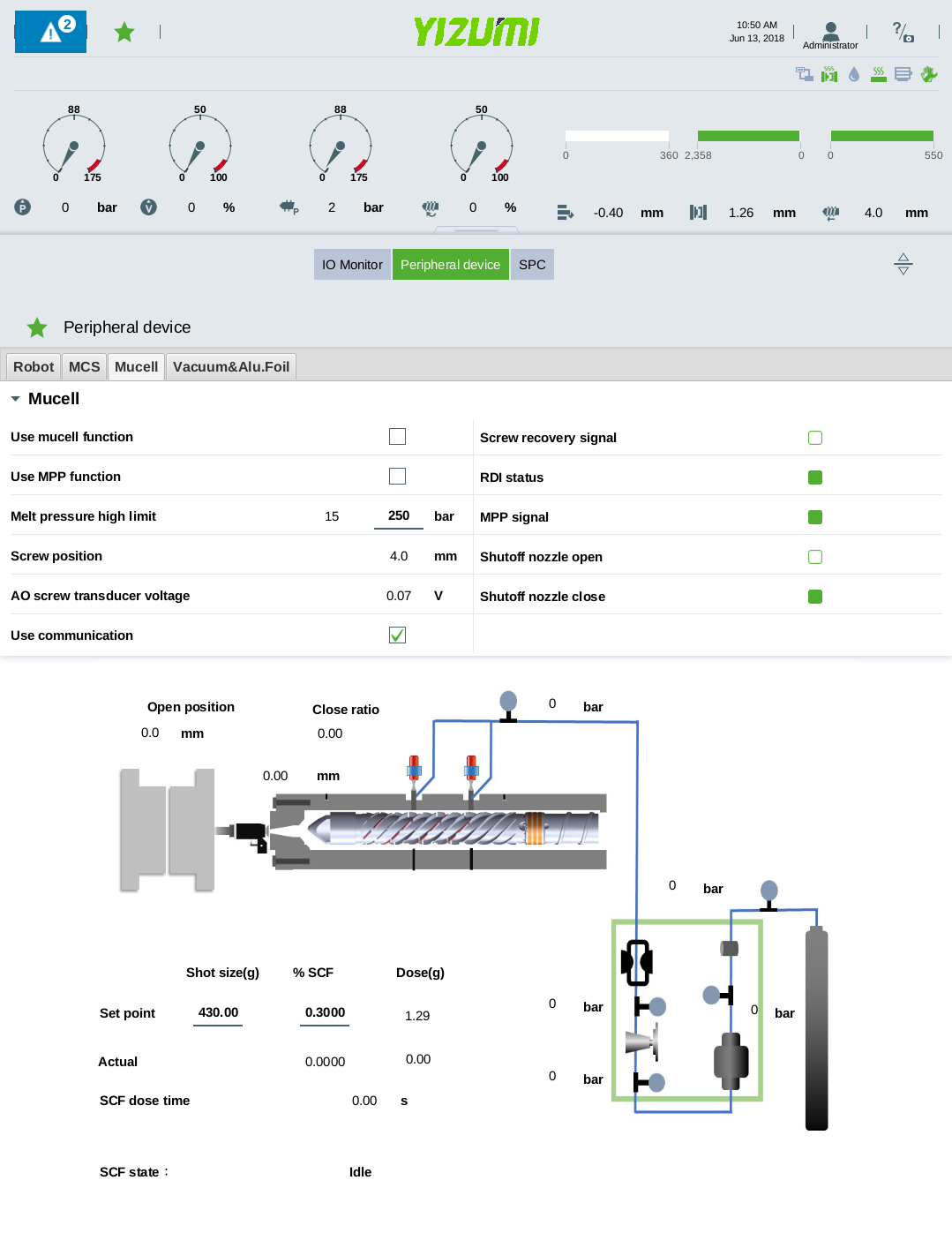

圖8  伊之密注塑機中微發泡設置頁面



本方案中的T300超臨界系統由Trexel提供。成型參數設定時,我們只需要在系統中輸入打氣量、產品重量等參數,如圖8所示。伊之密注塑機已經將超臨界系統整合到注塑機操作界面中,使整套設備更具人機交互性。

模具采用熱流道搭配伺服針閥,由意大利HRSflow提供。伺服針閥澆口可自由設置澆口打開時間和大小,可更好調節注塑沖模過程,從而減輕消除產品質量問題。





自動化(Automation)

沖切完成的鋁箔由機械手轉移到注塑模型腔內固定,隨后產品由機械手轉移到傳送帶。所用機械手為三軸伺服驅動,保證鋁箔及產品轉移的精確性。 自動化系統由寧波偉立機器人科技有限公司提供。

  對于自動化系統,重點是各個工序的先后次序與銜接配合,比如塑化、打氣、鋁箔沖切轉移、抽真空、合模、注射、取件。如圖9所示,伊之密注塑機將動作控制全部整合到操作系統中,使整個流程更緊湊,工藝參數設置更高效。

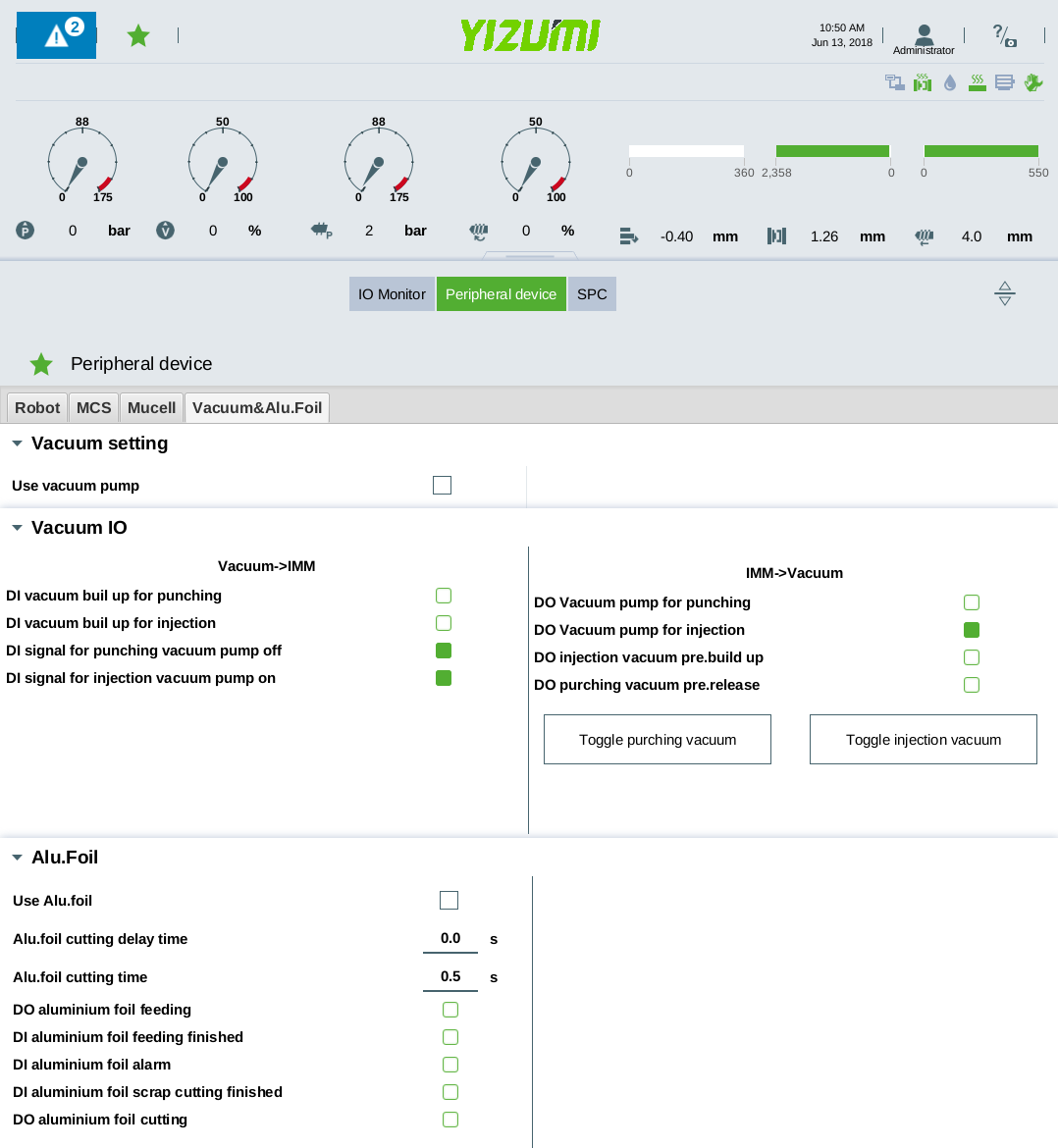

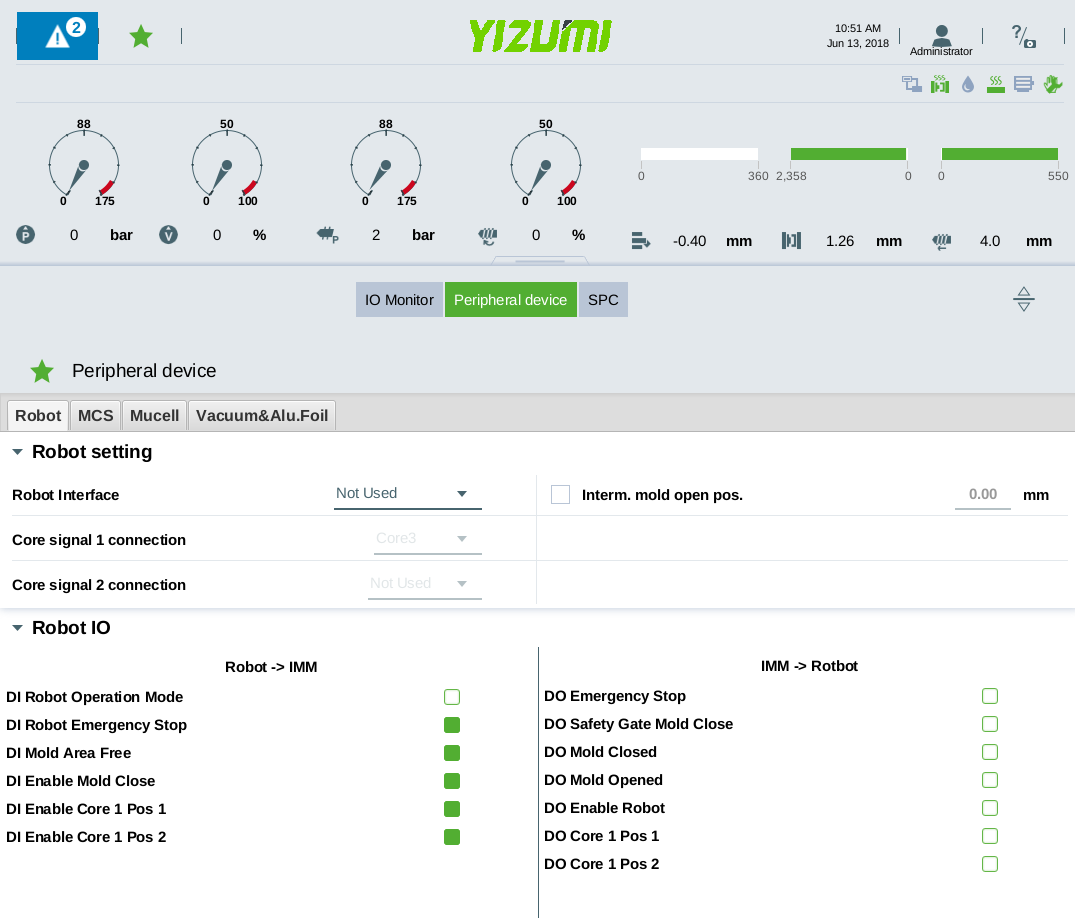

圖9. 控制面板中周邊設備的參數截圖





伊之密CEO甄榮輝先生和首席戰略官Dr.Hans Wobbe在2018 ChinaPlas給客戶展示發動機蓋方案



2018ChinaPlas展會(huì )現場,國內外參展者被發動機蓋方案吸引



英文原稿作者:

Dr.-Ing.Hans Wobbe 首席戰略官,

Yizumi, Guangdong,China

hans.wobbe@yizumi.com

Roger Kaufmann 德國 GK Concept CEO

GKConcept, Dresden, Germany

r.kaufmann@gkconcept.de


陳熾輝,新材料新工藝技術測試中心經理

Yizumi, Guangdong, China

glorychen@yizumi.com


SaiViswanath Yandamuri 工藝工程師

GK Concept, Dresden, Germany

s.yandamuri@gkconcept.de


SebastianPirl 模具設計工程師

Gk Concept, Dresden, Germany

s.pirl@gkconcept.de


何慶林 應用工程師

Yizumi, Guangdong,China

heqinglin@yizumi.com
